拆解「德製」電源排插：還是MIC？
作者 : p.kaczmarek 2
我本來不想再討論這個話題，但是家中有人需要一個新的USB排插，既然購買了，我也就「順便」看看這款所謂德製電源排插的內部...
本文介紹LogiLink LPS262U電源排插(接線板)——包含三個USB埠和兩個Schuko插座——的內部結構及其簡短測試。
幾個月前，我還拆解過該廠商幾款同系列的排插，例如Logilink LPS249U和Logilink LPS237U。一開始我並不想又來討論這個話題，但是家中有人需要一個新的USB排插，既然購買了，我也就「順便」看看它的內部。
購買LogiLink LPS262U
這款產品在各種線上商店均有售，我以大約60茲羅提(台幣約400元)的價格購買，以下是它的規格。
它的特點是：
- 3個USB插座，支援5V共2A
- 2個Schuko插座
- 保護閘
- 淨重：335g
- 電源線長度5m
- Uni-schuko插頭

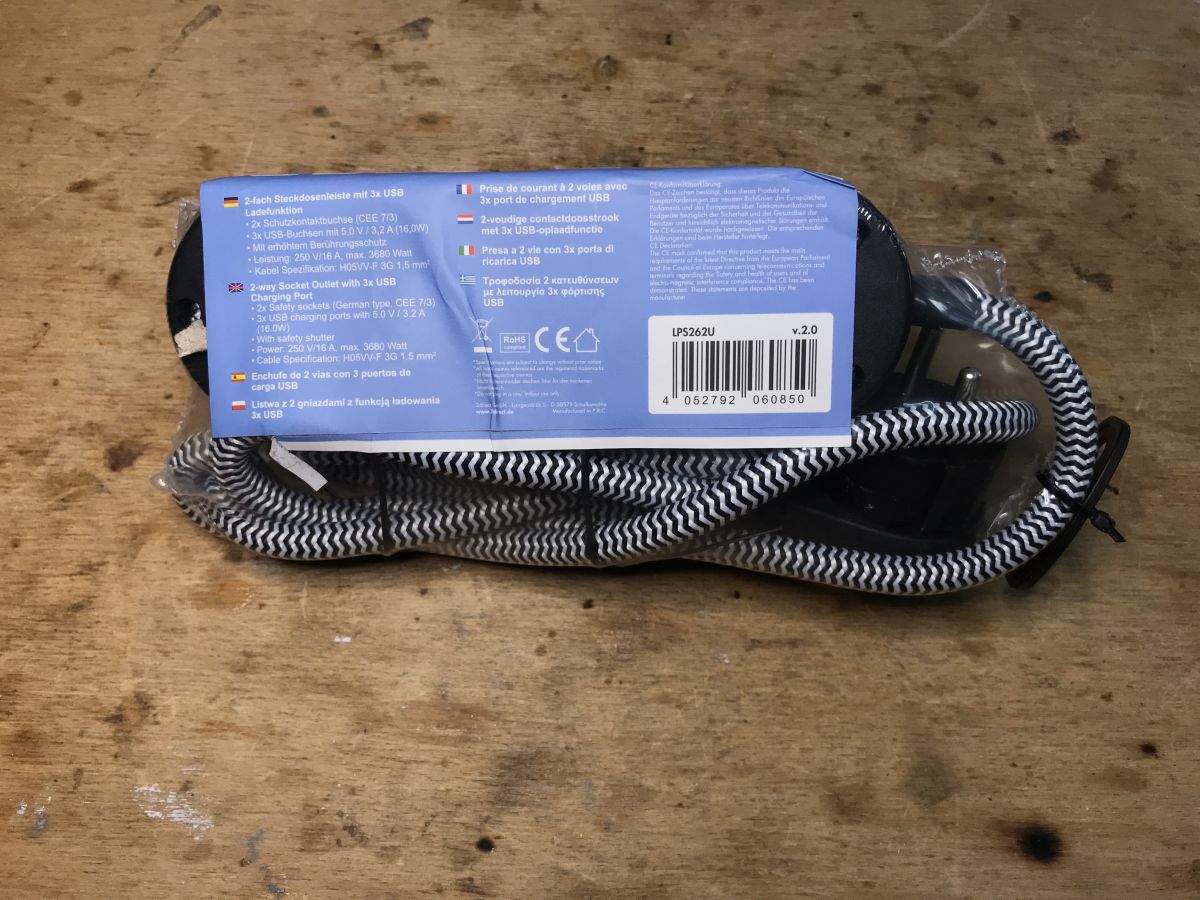

原包裝產品：
帶折疊手柄的插頭：
排插底部有帶掛鉤的孔，可垂直或水平懸掛：
電流效率
我最初檢查了其電流效率，還不錯，略高於聲明的3.2A。它僅會在3.5A時下降到4V，然後在更大的電流下完全關閉。
通常，我會在帶負載情況下進行長期測試，但遺憾的是現在天氣很熱，我不想再把房間裡的空氣搞得更熱，所以暫時跳過這個測試。
內部
遺憾的是，我們在此又一次要處理單向固定螺釘。所幸這次它們擰得不太緊，讓我可以用普通的一字螺絲刀將它們擰開，但有時我不得不以某個角度抓住它，如下面的照片所示：
只有一顆螺絲取不出來。
內部
標識www.ds-at.com，我看了一下，網站是中文的，你知道的。

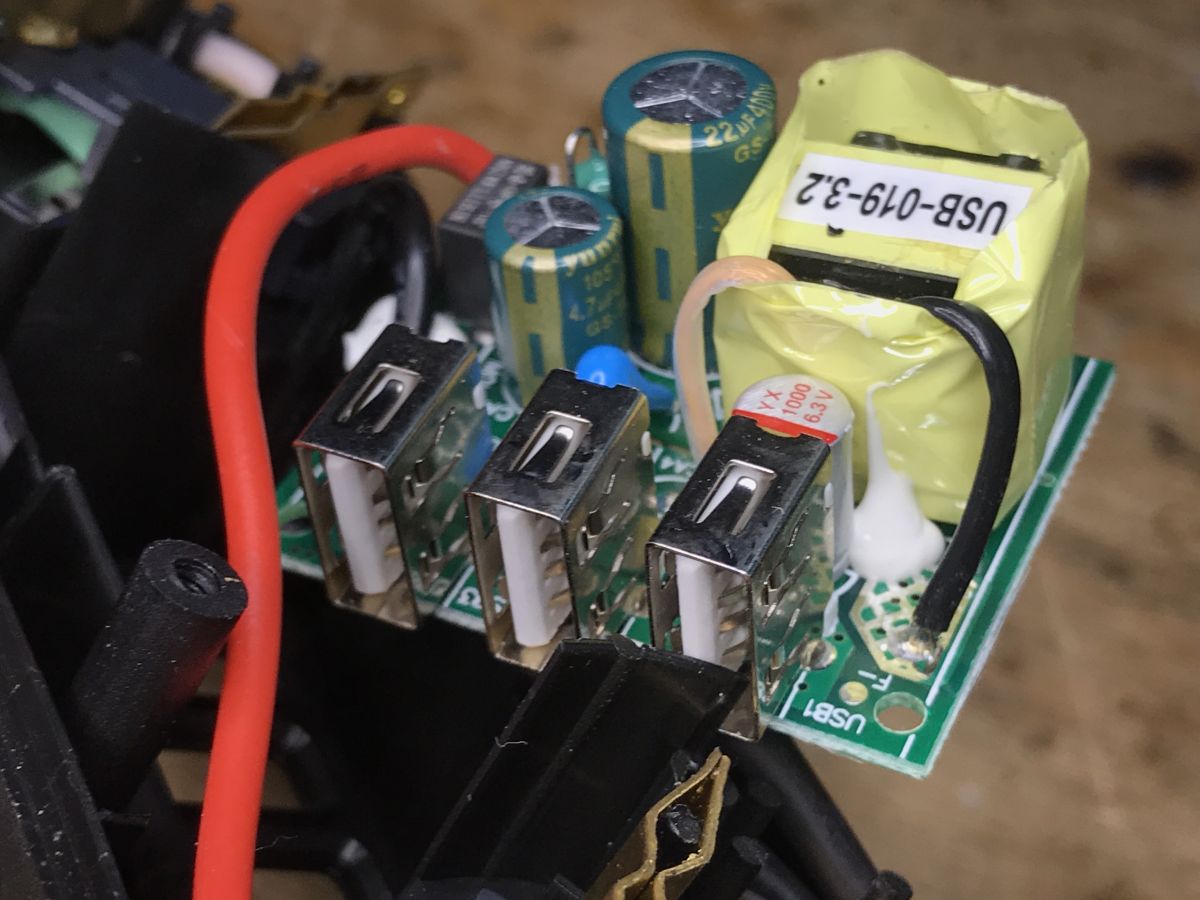

佈局與上一個產品非常相似：

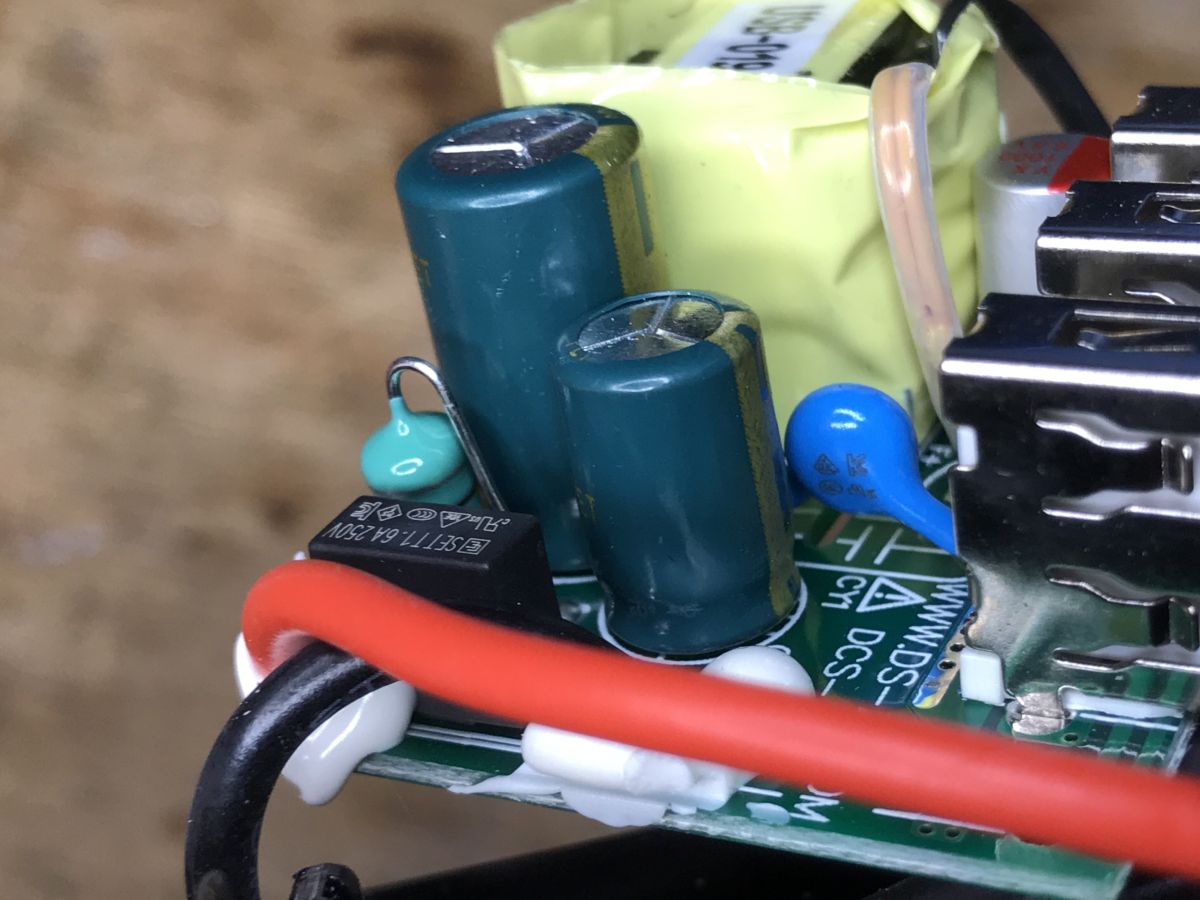

一個1.6A保險絲(一樣多嗎？至少不是3.15A)、一個整流橋，在它後面有兩個電容器、一個22μF、另一個4.7μF，它們之間有一個扼流圈，一起作為一個濾波器…
同樣地，來自脈衝變壓器的次級繞組被引到了「空中」，但這很好，讓初級和次級之間的距離很大。
在PCB的底部，有一個表面貼裝的ABS210整流橋；一個PN8386 PSR (原邊穩壓)返弛式轉換控制器從原邊獲取回饋(沒有光耦)，在副邊則是同步整流器PN8306H對電壓再次進行整流，而不是蕭特基二極體。USB埠的D-和D+短接，然後透過電阻分壓器(PCB上的R14、R12、R13、R11)對其設置適當的電壓。這兩對電阻有兩個標有68C，即49.9kΩ (≤1%)，另外兩個則是62C/43.2kΩ(≤1%)和85C/75kΩ(≤1%)。大傢伙兒可以算一算這樣的分壓器分壓比是多少。多虧了這一點，手機才知道它可以吸收多少功率(否則即使電源能夠提供10A電流，它也不會吸收超過500mA的電流)。
PN8386由芯朋微電子(Chipown)製造。
應用圖如下，此產品不含壓敏電阻：
只是副邊略有不同——上述的同步整流器PN8306H如下：
應用圖中帶有內部整流器圖(可以看到裡面有一個MOFSET電晶體，當然控制得當)：
處於開路狀態的MOSFET是以電阻(rdson)為表徵，與使用以電壓降為表徵的蕭特基二極體相比，可以使轉換器降低損耗。
總結
這款產品有時會標有「德國製造」的標誌，但正如我們所見，內部的電源和往常一樣是來自中國(Made in China)的產品，這次甚至是直接標識了實際製造商的網站。
其餘部份與該系列中的其他電源非常相似——PSR返弛式轉換器控制器(PN8386)和同步整流器(PN8306H)。
我已經使用這款充電器幾天了，1A以上的電流可以輕鬆給平板和iPhone充電，而且不會過熱。
有人可能會指出它缺乏快速充電標準，但就我而言，到目前為止還不需要它。但是，不排除我很快會測試QC電源排插。
可惜它沒有主開關(這樣就可以切斷兩根線)。但總而言之，這個排插最終不是為我所用，而且這個開關也不在需求清單上，所以也沒有什麼可抱怨的。
編譯：Franklin Zhao
(參考原文：Listwa zasilająca LogiLink LPS262U – 2x230V + 3xUSB 3.2A – wnętrze ，by p.kaczmarek2)
